Низковольтный распределительный шкаф GCS выкатного исполнения
Низковольтный распределительный шкаф GCS выкатного исполнения применяется в системах низковольтного распределения переменного тока частотой 50 Гц с номинальным напряжением 380 В. Это комплектное распределительное оборудование для промышленных и горнодобывающих предприятий, электростанций, многофункциональных коммерческих комплексов, центров обработки данных и других объектов; оно предназначено главным образом для распределения электроэнергии, управления силовым оборудованием и защиты цепей.
Описание
маркер
Описание продукта
Низковольтный распределительный шкаф GCS выкатного исполнения применяется в системах низковольтного распределения переменного тока частотой 50 Гц с номинальным напряжением 380 В. Это комплектное распределительное оборудование для промышленных и горнодобывающих предприятий, электростанций, многофункциональных коммерческих комплексов, центров обработки данных и других объектов; оно предназначено главным образом для распределения электроэнергии, управления силовым оборудованием и защиты цепей. Корпус имеет модульную сборную конструкцию и оснащён выкатными тележечными блоками; каждый функциональный блок может выкатываться независимо, что позволяет обслуживать и заменять компоненты без отключения питания и значительно повышает эффективность эксплуатации и обслуживания.
В шкафу могут быть установлены автоматические выключатели, разъединители, контакторы, измерительные трансформаторы тока и напряжения и другие электрические компоненты; предусмотрена комплексная защита от перегрузки, короткого замыкания, утечки тока и других неисправностей. Корпус оснащён развитыми механическими и электрическими блокировками, эффективно предотвращающими ошибочные операции и обеспечивающими безопасность обслуживающего персонала. Корпус разделён на отсек сборных шин, отсек функциональных блоков и кабельный отсек; компоновка рациональна, обеспечен эффективный отвод тепла.
Изделие отличается высокой универсальностью; в зависимости от условий на объекте возможен гибкий выбор модулей, монтаж и наладка удобны, изделие обладает хорошими защитными характеристиками. Шкаф GCS работает стабильно, обладает высокой надёжностью и удобен для последующего расширения и модернизации; он удовлетворяет потребности различных крупных и средних систем низковольтного распределения и является широко применяемым ключевым комплектным оборудованием в системах низковольтного распределения современных промышленных и гражданских зданий.
Низковольтный распределительный шкаф переменного тока типа GCS разработан с учётом соответствующих стандартов и требований пользователей и представляет собой новое низковольтное распределительное устройство смешанного типа для внутренней установки, созданное на основе существующего низковольтного распределительного шкафа выкатного исполнения.
Низковольтный распределительный шкаф переменного тока типа GCS может широко применяться в электрических сетях всех уровней на ток до 6300 А включительно, на электростанциях, подстанциях, в нефтяной, химической и металлургической промышленности, на заводах и рудниках, предприятиях, в высотных зданиях и других областях.
Низковольтный распределительный шкаф переменного тока типа GCS соответствует стандартам IEC 439 «Низковольтные комплектные устройства распределения и управления», GB 7251 «Низковольтные комплектные устройства распределения и управления», JB/T 9661 «Низковольтные комплектные распределительные устройства выкатного исполнения» и другим стандартам.
Особенности продукта
Высокая отключающая способность — до 50 кА
Хорошая электродинамическая и термическая стойкость — до 50 кА/1 с
Гибкость схемных решений: всего 32 группы схем и 298 типоразмеров
Функциональные отсеки строго разделены, функции независимы
В каждом шкафу можно установить 11 полноразмерных модульных выдвижных блоков или 22 полумодульных выдвижных блока
Каркас шкафа изготовлен из холодногнутых профилей 8MF и собирается с применением местной сварки
Конструкция кабельного отсека обеспечивает удобный ввод и вывод кабелей сверху и снизу; в четырёх углах крыши шкафа предусмотрены подъёмные кольца, что облегчает подъём и транспортировку
Условия эксплуатации
Температура окружающей среды: от -5 до +40 °C
Установка и эксплуатация в помещении
Высота над уровнем моря — не более 2000 м
Степень загрязнения: 3
При установке отклонение от вертикали — не более 5°
Оборудование следует устанавливать в местах, где отсутствуют сильная вибрация и удары
Таблица технических параметров
| Параметр | Единица измерения | Значение |
| Номинальное рабочее напряжение | В | 400 |
| Номинальное напряжение изоляции | В | 690 |
| Номинальное импульсное выдерживаемое напряжение | кВ | 8 |
| Номинальная частота | Гц | 50/60 |
| Горизонтальные сборные шины | ||
| Номинальный ток | А | 400–4000 |
| Номинальный ток термической стойкости (действующее значение) | кА | 100 |
| Номинальный ток электродинамической стойкости | кА | 205 |
| Вертикальные сборные шины | ||
| Номинальный ток | А | 1600 |
| Номинальный ток термической стойкости (действующее значение) | кА | 80 |
| Номинальный ток электродинамической стойкости | кА | 176 |
| Номинальные значения различных компонентов | ||
| Номинальный ток первичных контактных разъёмов выдвижного блока | A | 100–630 |
| Номинальный ток вторичных контактных разъёмов выдвижного блока | A | 20 |
| Максимальная мощность одного шкафа статической компенсации реактивной мощности | квар | 360 |
| Максимальная мощность одного шкафа статической компенсации реактивной мощности | квар | 450 |
| Мощность управляемого электродвигателя с плавным пуском и частотным регулированием | кВт | 30–400 |
| Прочее | ||
| Степень защиты оболочки | IP41 | |
| Категория установки | III、IV | |
| Степень загрязнения | 3 | |
связаться с нами
Сопутствующие популярные продукты

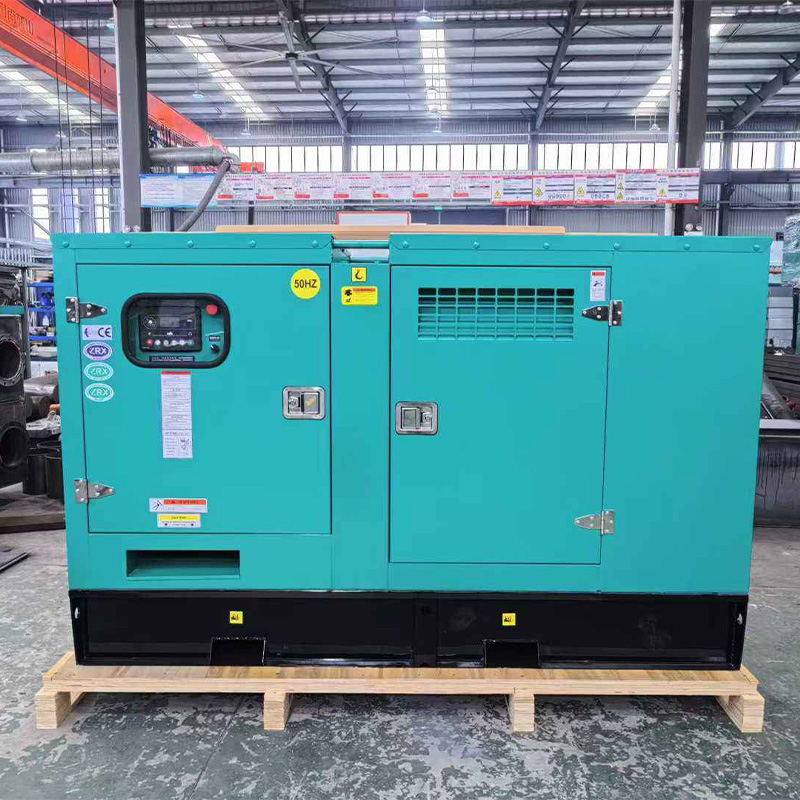

Малошумная дизельная генераторная установка с водяным охлаждением
Дизельная генераторная установка с водяным охлаждением в шумозащитном исполнении состоит из дизельного двигателя с водяным охлаждением, синхронного генератора, шумозащитного корпуса и интеллектуального модуля управления. В ней применено водяное охлаждение, обеспечивающее эффективный отвод тепла и длительную непрерывную стабильную работу установки.
Дождезащитный распределительный щиток
Дождезащитный распределительный щиток представляет собой низковольтное комплектное распределительное оборудование с наружной защитой, предназначенное для систем распределения переменного тока частотой 50 Гц с номинальным напряжением 380/220 В.
Шкаф учёта электроэнергии типа XMJ
Шкаф учёта электроэнергии типа XMJ относится к низковольтному комплектному оборудованию для учёта электроэнергии и применяется в системах распределения переменного тока частотой 50 Гц с номинальным напряжением 380/220 В. Он предназначен главным образом для учёта электроэнергии, управления цепями и защиты электрооборудования на промышленных, коммерческих и бытовых объектах.
Дизельная генераторная установка с воздушным охлаждением в шумозащитном исполнении
Дизельная генераторная установка с воздушным охлаждением в шумозащитном исполнении представляет собой комплектное оборудование электроснабжения, объединяющее дизельный двигатель, систему воздушного охлаждения, шумозащитный корпус и модуль управления. В установке применено воздушное охлаждение, поэтому подключение внешнего водяного контура охлаждения не требуется, что упрощает монтаж и развёртывание.
Малошумная дизельная генераторная установка с водяным охлаждением на прицепе
Дизельная генераторная установка мощностью 25–500 кВт, 31 кВА в шумозащитном исполнении, с АВР, низкошумная установка прицепного типа.
Малошумная дизельная генераторная установка с водяным охлаждением 50–800 кВА
Малошумный дизельный генератор мощностью 50–800 кВА открытого исполнения на раме, с синхронным генератором Stamford, системой автоматического запуска и АВР, 380/400 В, 50/60 Гц.

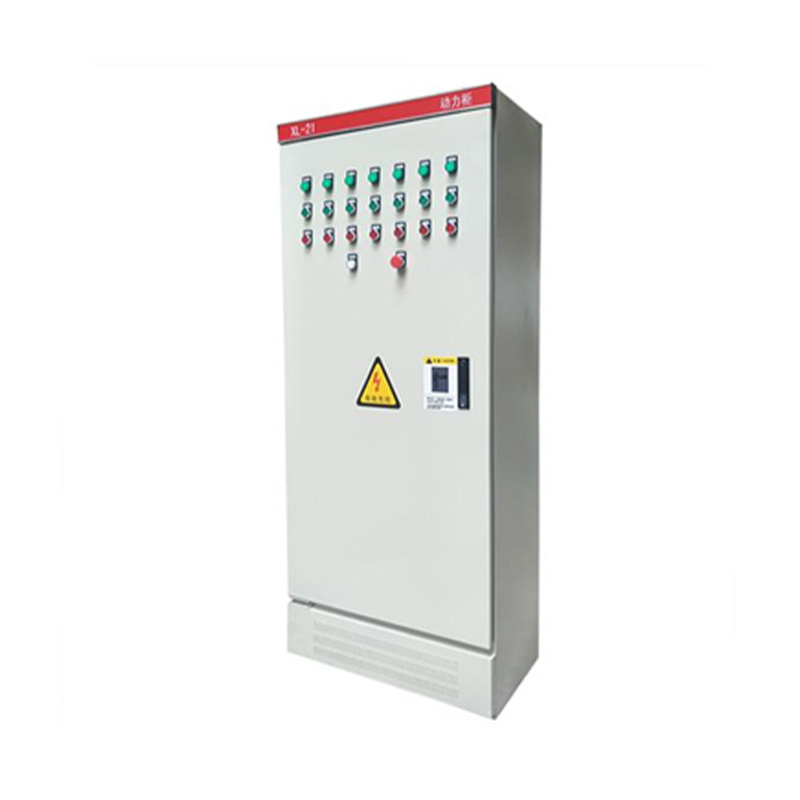

Силовой шкаф XL-21
Силовой шкаф XL-21 относится к низковольтному комплектному оборудованию силового распределения и применяется в системах распределения переменного тока частотой 50 Гц с номинальным напряжением 380 В. Он предназначен главным образом для заводских цехов, строительных площадок, магазинов, малых промышленных и горнодобывающих предприятий и обеспечивает электроснабжение силового оборудования, управление цепями, а также защиту от перегрузки и короткого замыкания.
Распределительный щиток типа XM
Распределительный щиток типа XM относится к низковольтному комплектному распределительному оборудованию для осветительных сетей и применяется в системах распределения переменного тока частотой 50 Гц с номинальным напряжением 220/380 В. Используется главным образом в гражданских зданиях, магазинах, офисных зданиях, жилых комплексах, малых производственных цехах и обеспечивает распределение электроэнергии, управление и защиту от перегрузки и короткого замыкания осветительных цепей и цепей розеток.
Осветительный распределительный щиток
Осветительный распределительный щиток представляет собой низковольтное комплектное распределительное устройство конечного распределения, предназначенное для систем распределения переменного тока частотой 50 Гц с номинальным напряжением 230/400 В. Он применяется главным образом для распределения электроэнергии, управления цепями и защиты в осветительных цепях.
Малошумная дизельная генераторная установка с водяным охлаждением на прицепе, дизельная
Дизельная генераторная установка с водяным охлаждением в шумозащитном исполнении на прицепе объединяет дизельный двигатель с водяным охлаждением, синхронный генератор, шумозащитный корпус, интеллектуальный модуль управления и шасси мобильного прицепа, сочетая в себе водяное охлаждение, шумопонижение и мобильность.

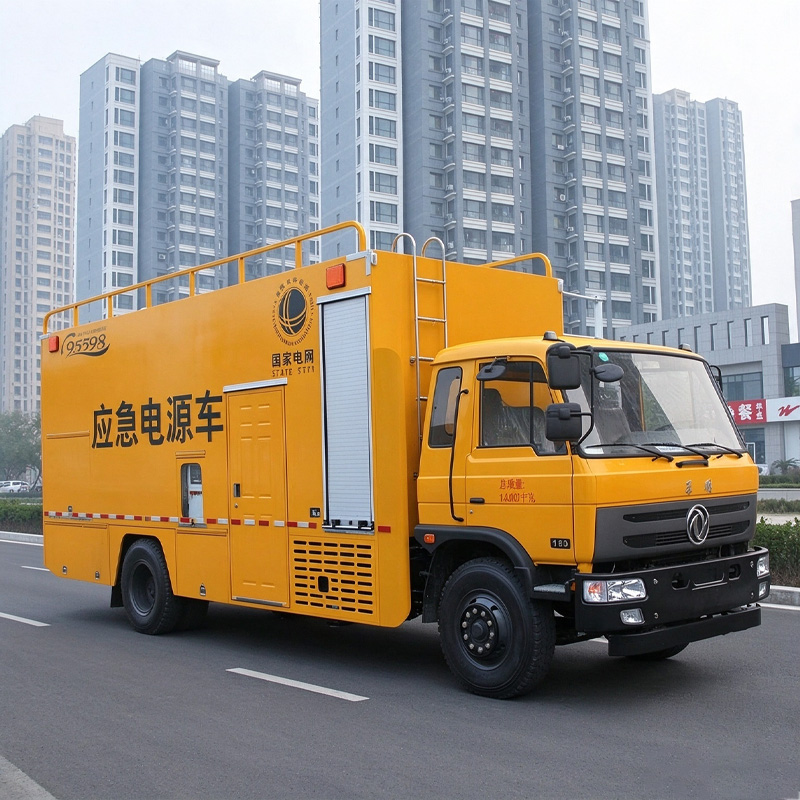

Передвижная электростанция аварийного электроснабжения
Передвижная электростанция аварийного электроснабжения представляет собой специализированное мобильное оборудование аварийного электроснабжения, объединяющее дизельную генераторную установку, автомобильное шасси, шумозащитный корпус и интеллектуальную систему управления. Она способна оперативно прибывать на место и обеспечивать бесперебойное аварийное электроснабжение.

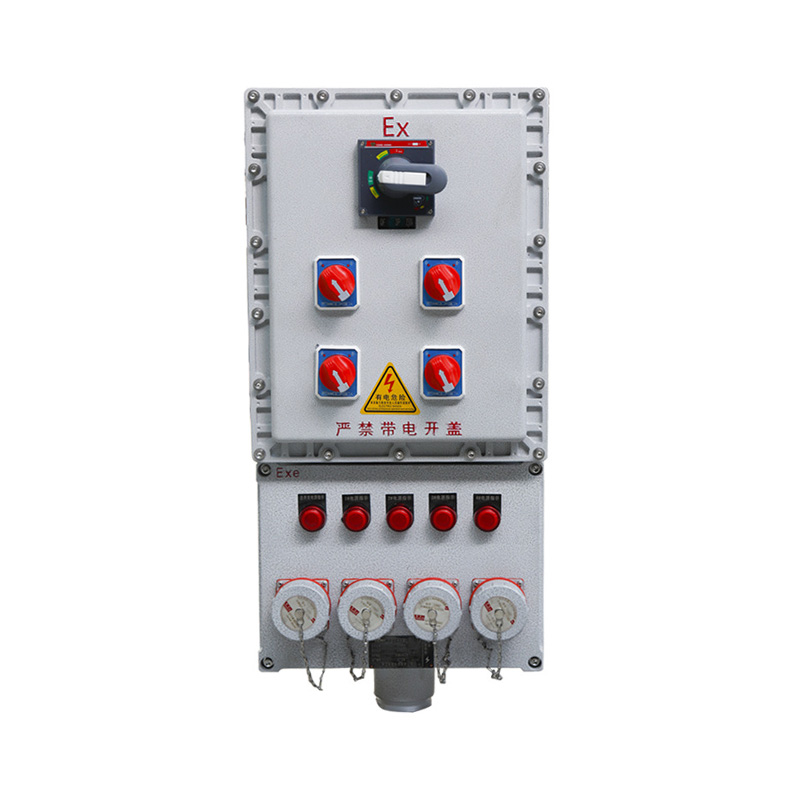

Взрывозащищённый распределительный щиток
Взрывозащищённый распределительный щиток относится к взрывозащищённому низковольтному комплектному распределительному оборудованию и применяется в опасных средах, содержащих горючие и взрывоопасные газы и пыль. Он широко используется в нефтехимической промышленности, на угольных шахтах, нефтегазовых станциях, в химических цехах, фармацевтике и других взрывоопасных зонах для распределения цепей, управления оборудованием, а также защиты от перегрузки и короткого замыкания.
Низковольтный распределительный шкаф типа GGD стационарного исполнения
Низковольтный распределительный шкаф типа GGD стационарного исполнения представляет собой комплектное низковольтное распределительное оборудование, предназначенное для систем переменного тока частотой 50 Гц с номинальным напряжением 380 В. Он широко применяется на электростанциях, подстанциях, промышленных и горнодобывающих предприятиях, в коммерческих зданиях и других объектах в качестве оборудования для распределения электроэнергии, управления силовым оборудованием и защиты.
Дизельная генераторная установка открытого исполнения
Дизельная генераторная установка открытого исполнения состоит из дизельного двигателя, синхронного генератора, модуля управления и общей рамы; она не имеет закрытого шумозащитного корпуса, отличается простой и наглядной конструкцией и представляет собой универсальное оборудование для аварийного и основного электроснабжения.
Шкаф управления преобразователем частоты
Шкаф управления на базе преобразователя частоты — это комплектное электротехническое оборудование с преобразователем частоты в качестве основного управляющего элемента. В него интегрированы автоматические выключатели, контакторы, реле, элементы охлаждения, сигнальные клеммы, элементы защиты и другие электрические компоненты.

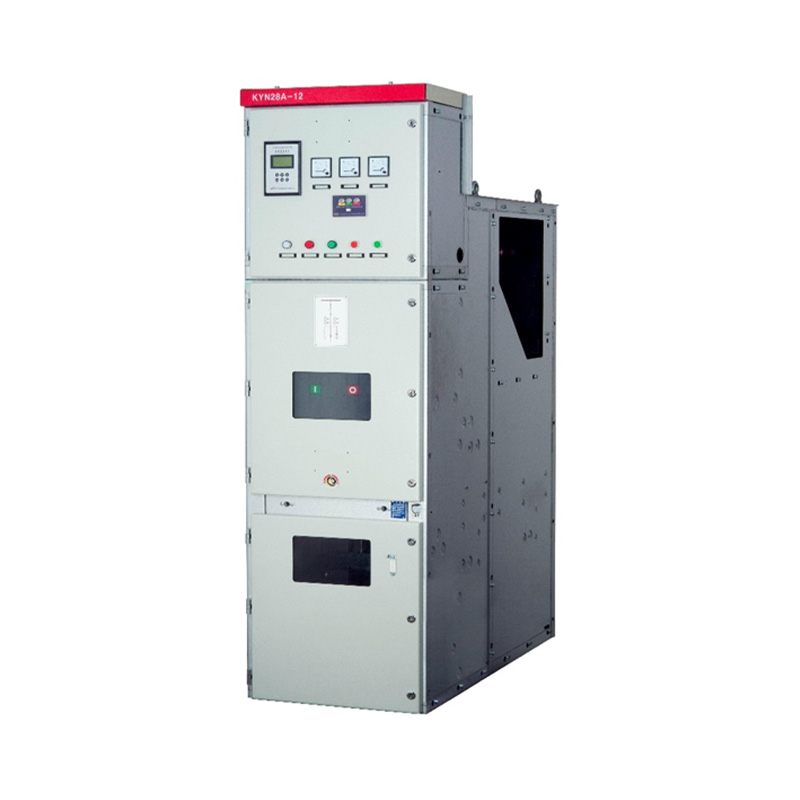

Шкаф КРУ среднего напряжения 10 кВ с выдвижным элементом
